环形扼流线圈

GLA/GLB COILS系列（非晶带材无间隙铁芯）

GLA类型:用于大功率、具备直流特性优势。

GLB类型:用于小功率、具有粉末铁芯2倍以上的透磁率。

特长 FEATURES

高频条件下铁损较小
同铁氧体和粉束铁芯相比、可设计成小型轻质型
由于无间隙、漏磁通较低
对于温度、具备电感的安定性优势

用途 APPLICATIONS

用于开关电源输出平滑
用于对应高次谱波主动滤波器
用于DC-DC转换器
用于电视、音响等的噪音防止

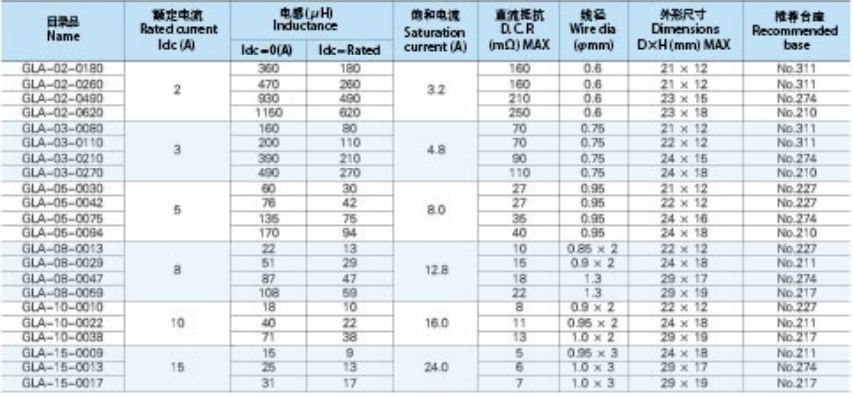

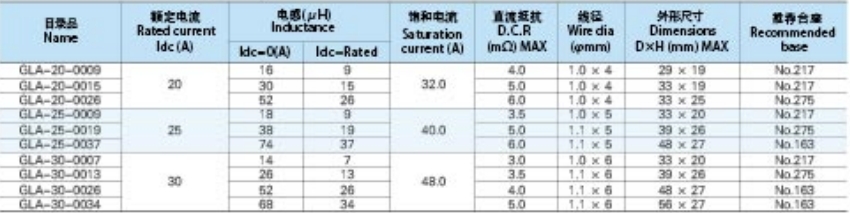

GLA COILS 标准规格 Standard Specifications

（1）电流测定条件：200KHz；（2）使用电线：1PEW; （3）外壳难燃性:UL-94V-0（4）电感公差:ldc=额定时±25%、ldc=0（A）时参考值
（5）饱和电流：额定时电感1/2的电流值（参考值）（6）加载可听频率成分时会发出声响（7）如果要快用台座、卷线的线径和根数需要变更。敬请谅解。

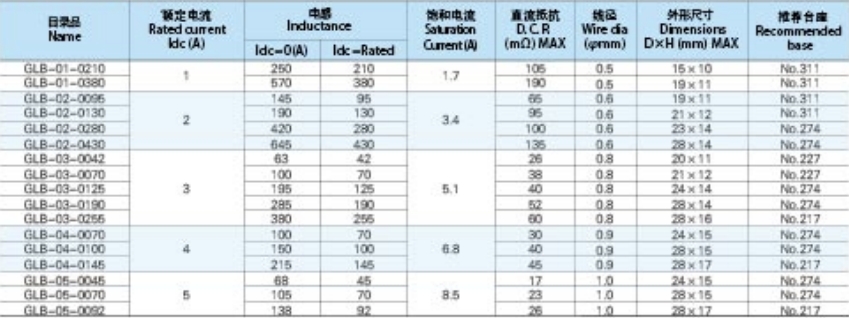

GLB COILS 标准规格 Standard Specifications

（1）电流测定条件：200KHz（但是，GLB=01-0210方面100KHz）；（2）使用电线：1PEW;
（3）外壳难燃性:UL-94V-0（4）电感公差: ldc=额定时±25%、ldc=0（A）时参考值
（5）饱和电流：额定时电感1/2的电流值（参考值）（6）加载可听频率成分时会发出声响（7）如果要快用台座、卷线的线径和根数需要变更。敬请谅解。

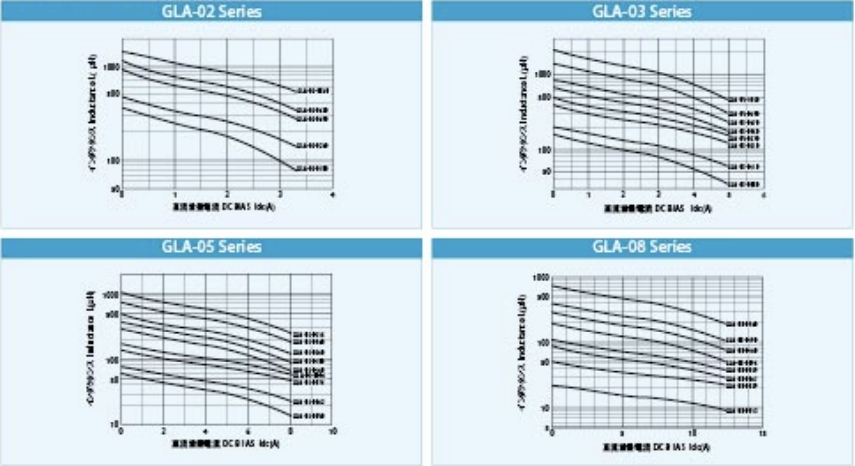

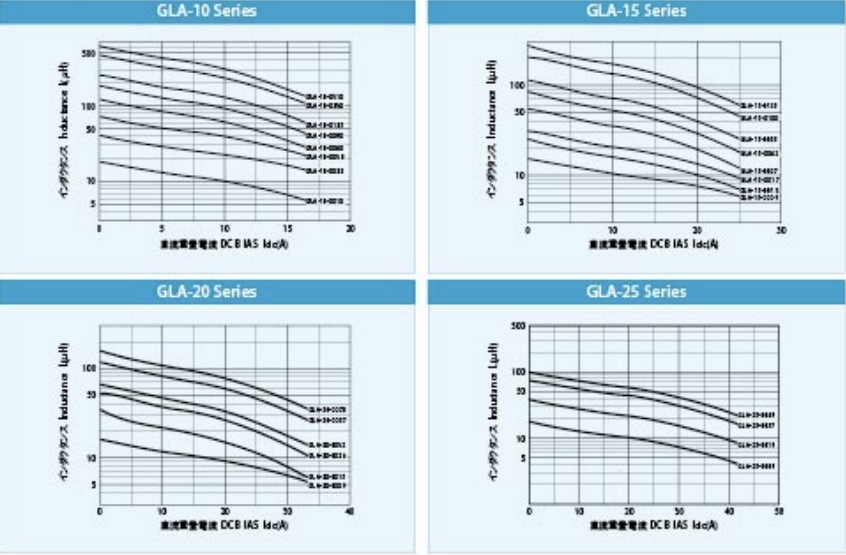

GLA COILS 直流重量特性（代表例） DC BIAS <Example>

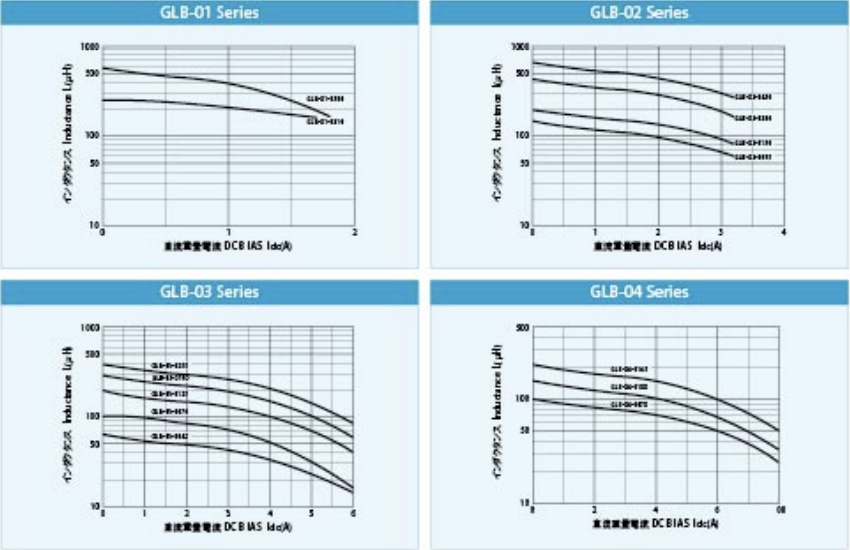

GLB COILS 直流重量特性（代表例） DC BIAS <Example>

NAC COILS系列（非晶态合金铁芯）

线圈使用的是放入精密间隙板的带材卷铁芯。
可设计成小型轻质类型。

特长 FEATURES

高频条件下铁损较小
同铁氧体和粉末铁芯相比、可设计成小型轻质型
可设计成大功率用线圈

用途 APPLICATIONS

用于开关电源输出平滑、其他

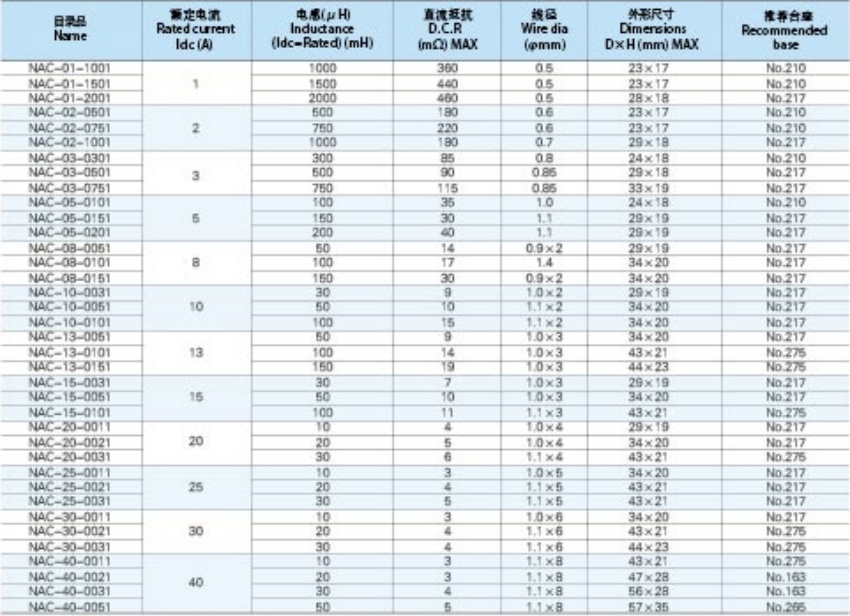

NAC COILS 标准规格 Standard Specifications

（1）电流测定条件：20KHz；（2）使用电线：1PEW; （3）外壳难燃性:UL-94V-0（4）电感公差: ±25%
（5）加载可听频率成分时会发出声响（6）如果要快用台座、卷线的线径和根数需要变更。敬请谅解。

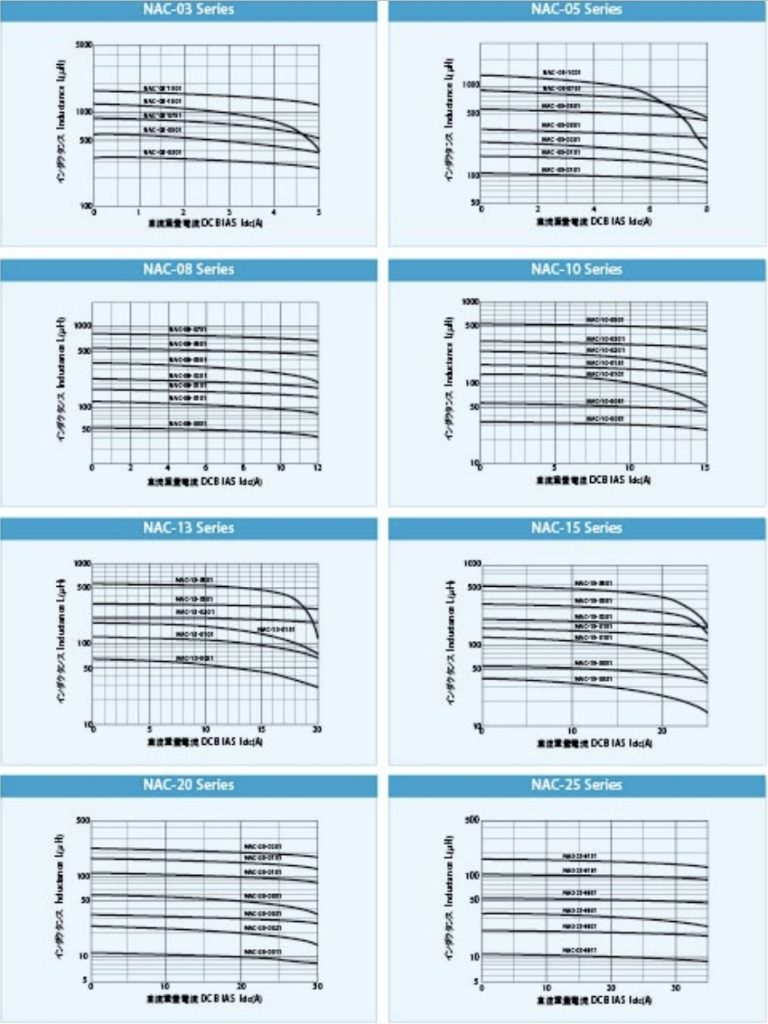

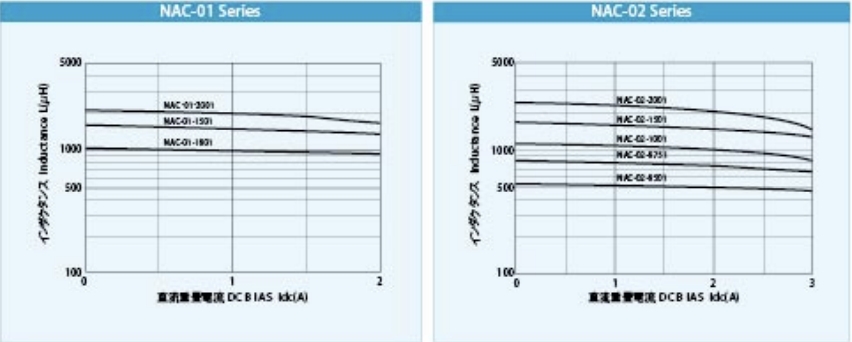

NAC COILS 直流重量特性（代表例） DC BIAS <Example>

NACA COILS系列（非晶带材有间隙铁芯）

线圈使用的是放入精密间隙板的带材卷铁芯。
此设计用于主动滤波器、可以保证峰值电流时的电感。

特长 FEATURES

高频条件下铁损较小
同铁氧体铁芯相比、可设计成小型轻质型
可设计成大功率用线圈

用途 APPLICATIONS

用于对应高次谱波主动滤波器、其他

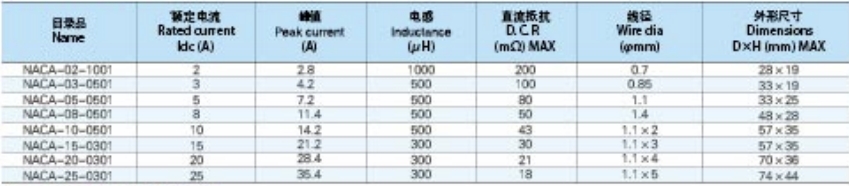

NACA COILS 标准规格 Standard Specifications

注：电感值是峰值电流时的设计值
（1）电流测定条件：20KHz；（2）使用电线：1PEW; （3）外壳难燃性:UL-94V-0（4）电感公差:±25%（5）加载可听频率成分时会发出声响

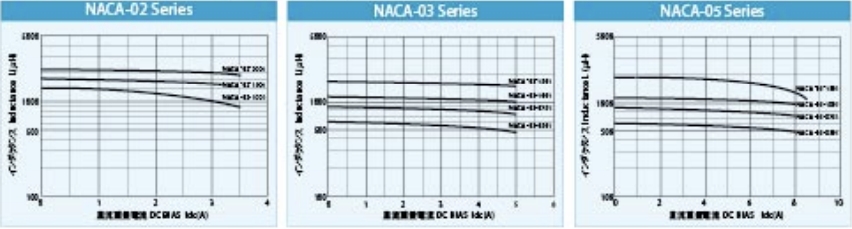

NACA COILS 直流重量特性（代表例） DC BIAS <Example>

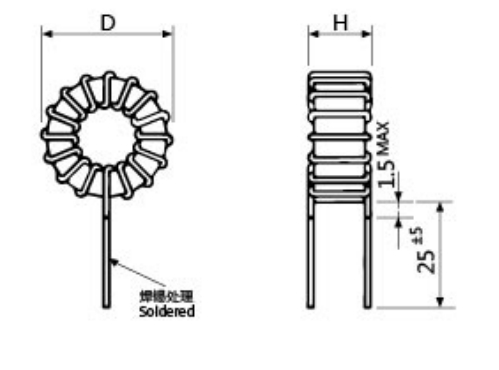

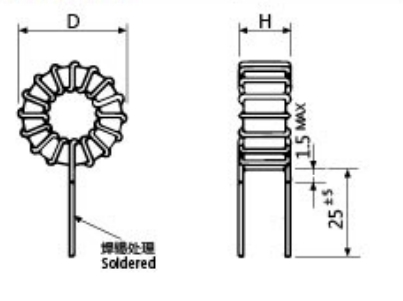

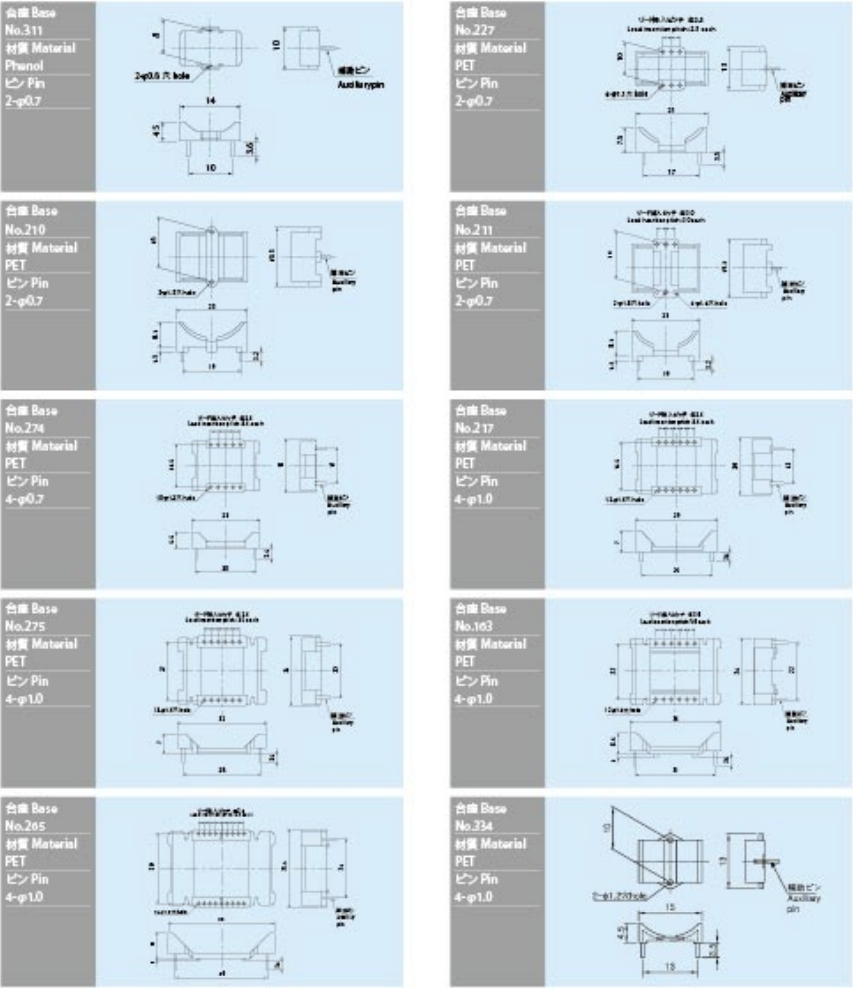

台座图面

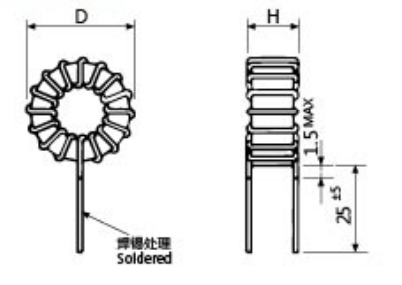

田村生产的环形线团有一部分是有装台座的(加下图所示)，我们将提供样品方便客户客观实际的了解田村生产的产品。此外，为了客户用上更为方便便利的产品,我们对产品的生产极其用心。请尽情提出你宝贵的要求。

Some of the ring coils produced by Tamura are equipped with pedestals (as shown in the figure below). We will provide samples to facilitate customers to objectively understand the products produced by Tamura. In addition, in order to provide customers with more convenient products, we pay great attention to the production of products. Please feel free to make your valuable request.
